 Re: Meßschaltung mit EWB simuliert - Nachtrag Kategorie: C-Control I V1.1 (von Dietmar, Homepage - 28.12.2022 17:21)
 Als Antwort auf Meßschaltung mit EWB simuliert von Dietmar - 28.12.2022 0:24
Dietmar nutzt:  Open-Micro, Open-Mini, Open-Midi, Open-Macro, Open-Maxi, Open-Mini Station
Hallo zusammen,

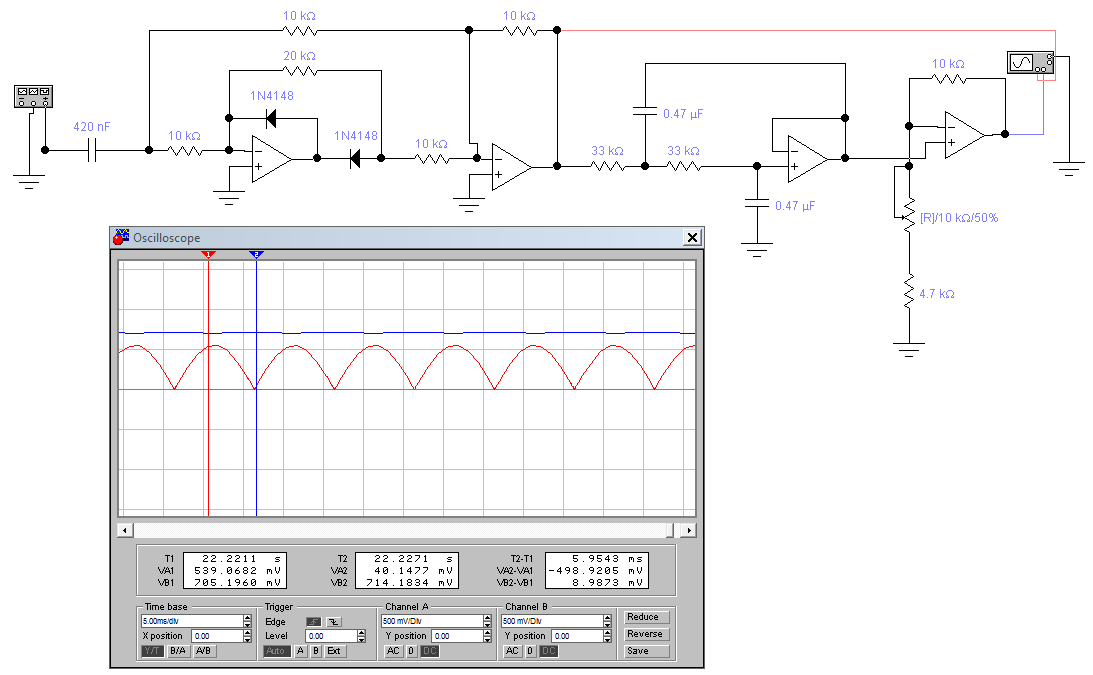

und hier die per "Electronics Workbench" durchsimulierte Schaltung mit einem zusätzlichen Poti zum Einstellen der Verstärkung/Amplitude. Ich habe versucht, bei 1 Vs Eingang auf 707 mV am Ausgang zu kommen.



Alle Widerstände sollten eine Toleranz von nicht mehr als 1% aufweisen.
Alle Kondensatoren sollten MKT-Typen sein. Oder ähnlich.
Als Operationsverstärker würde ich den Allrounder TL082 empfehlen.
Die OPVs benötigen bipolare Versorgungsspannung.

Freundliche Grüße

Dietmar

Meine Homepage: http://ccintern.dharlos.de
