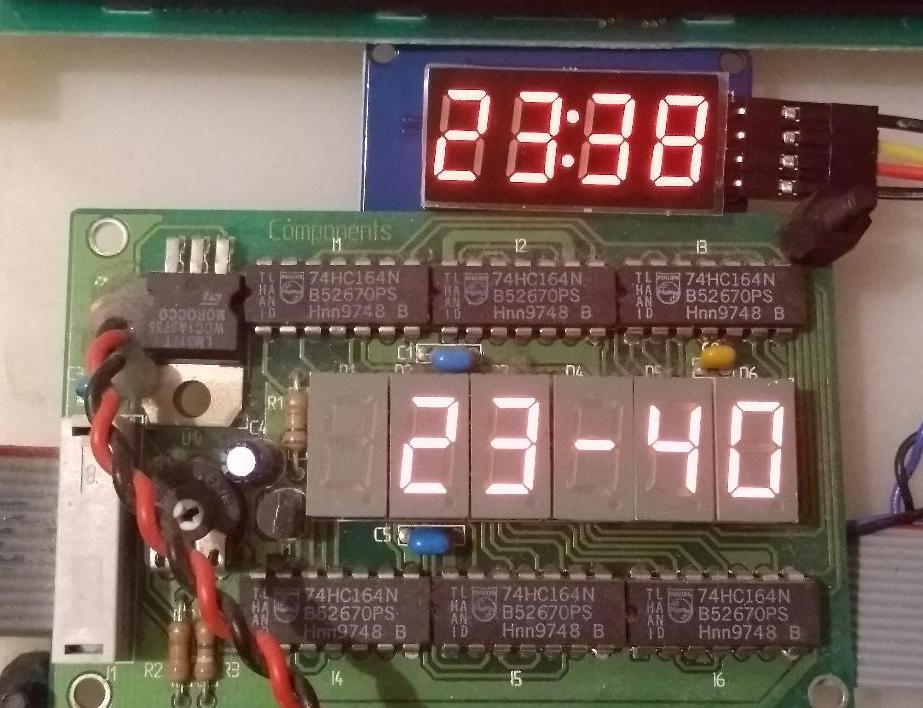

Hallo L_Team, danke für die umfangreichen Tests. Wahrscheinlich setzen nur wenige die HighSpeed C-Control Variante ein. Ich betreibe die meisten auch nur mit maximal 8Mhz. Auf jeden Fall kann man das Problem aber durch ein paar NOPs an geeigneter Stelle lösen, bei der Start und Stop Sequenz müsste man ansetzen. Gruss Ralf > Vor enigen Tagen schon sind die bestellten TMS1637-basierten LED-Module eingetroffen. > Gestern nun fand ich etwas Zeit zum Ausprobieren und hatte ein ein schönes Erfolgserlebnis. > > Dank Ralf's Beispielprogramm gelang die Inbetriebnahme vollkommen problemlos und gleich beim ersten Versuch. Vielen Dank, Ralf! > > Hier meine ersten Eindrücke von dem neuem Modul: > > > Einschaltverhalten > Mit dem Zuschalten der Versorgungsspannung bleiben zunächst alle Segmente dunkel. Mit dem Start des Programms wird daraufhin der TMS1637 initialisiert und eine Uhrzeit über die LED-Segmente dargestellt. > > Stromverbrauch > Das Modul bietet 8 Helligkeitsstufen, welche in der Software ausgewählt werden können. Bei Versorgungsspannung 5 Volt beträgt die Stromaufnahme in der kleinsten Helligkeitsstufe nur ca. 3 bis 4 mA. In der höchsten Helligkeitsstufe genehmigt sich das Modul bis etwa 50 mA. Der genaue Wert ist natürlich stark davon abhängig wieviele der ingesamt 30 Leuchtdioden eingeschaltet sind. > > Maximal mögliche Taktfrequenz > In unserem Test funktionierte das Display bis einschließlich 16 MHz Quarzfrequenz der C-Control 1.1. Erst mit 17,734475 MHz Quarz wurde es dem TMS1637 zu schnell und das Display blieb dunkel. > > Ralf's Displaytreiber sollte also auch mit einer übertakteten C-Control keine Probleme haben. > (Lt. Datenblatt: Der interne Prozessor des TMS1637 wird per internem R/C-Oszillator mit typ. 450 kHz getaktet) > > > Minimal mögliche Taktfrequenz > Nach unten scheint es keine technische Grenze zu geben. In der Praxis wird daher das jeweilige Anwendungsfeld die minimale benötigte Taktfrequenz der C-Control vorgeben. Mit dem Original 2 MHz Bustakt (4 MHz Quarz) konnte ich jedenfalls keine Einschränkungen erkennen. > > Minimale Betriebsspannung: > Lt. Datenblatt funktioniert das Modul auch mit 3,3 Volt. Dabei dürfte der Stromverbrauch noch etwas geringer ausfallen. > > > Größenvergleich: 6-stelliges Standard LED Modul für Applicationboard 1.1 (Schieberegister-basiert) vs 4-stelliges LED Modul (TMS1637-basiert) > >
|
