 Re: IIC_LCD_DRIVE_Walter2.blib Kategorie: Programmierung Basic (von das |_ Team - 2.03.2023 20:39)
 Als Antwort auf Re: IIC_LCD_DRIVE_Walter2.blib von Walter - 2.03.2023 14:35
das |_ Team nutzt:  CC1-Unit V1.1, CC1-M-Unit V1.1, CC1-Station V1.1, Open-Micro, Open-Mini, Open-Midi, Open-Macro, Open-Maxi, Open-Mini M-Unit, Open-Mini Station, C-Control 2
Hallo Walter,

schade, dass es noch nicht geklappt hat.

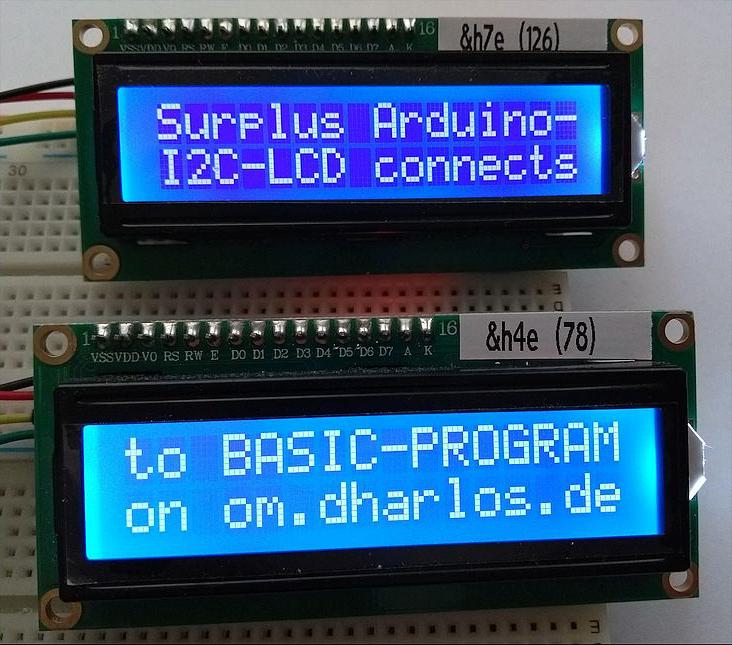

Sehr gut ist aber dass die LCD-Adapterplatine unter der (Schreib-)Adresse 78 (dezimal) gefunden wird. Das deutet darauf hin, dass der kleine I2C-Chip (PCF8574) auf der "Huckepack-Platine" zur Ansteuerung des eigentlichen  LCD - grundsätzlich funktioniert.

Das Problem ist, dass wir nicht wissen wie die Leitungsverbindungen zwischen "Huckepack-Platine" und dem eigentlichen LCD verlaufen.

Könntest Du uns ein Foto von dem LCD-Modul machen, Vorder- und Rückseite, auf dem man gut die  Leiterbahnen zwischen dem Chip mit der Aufschrift 8574 und dem eigentlichen LC-Display  nach verfolgen  kann?


Auch die Vorderseite mit der 14- oder 16-poligen Stiftleiste mit den Signalnamen (RS,RW,E, usw.):




Viele Grüße
Dirk

(von das |_ Team, ein Hobbyprojekt)
