 Demoprogramm: Entfernung per Ultraschall-Modul HC-SR04 ermitteln Kategorie: Open-Micro/Open-Mini/Open-Midi/Open-Macro/Open-Maxi (von Dietmar, Homepage - 20.01.2020 20:20)
Dietmar nutzt:  Open-Micro, Open-Mini, Open-Midi, Open-Macro, Open-Maxi, Open-Mini M-Unit, Open-Mini Station


' ----------------------------------------------------------------------------
' Entfernungen per Ultraschall-Modul HC-SR04 auf der Open-Maxi ermitteln.
' In OCBASIC 1.12a von Norbert Klein und Dietmar Harlos am 20. Januar 2020
' ----------------------------------------------------------------------------

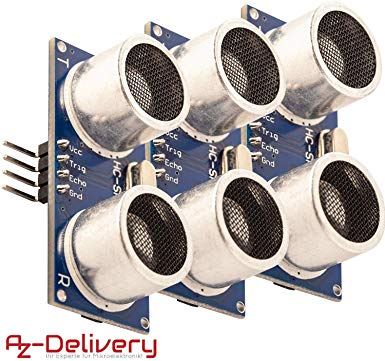

' Das Ultraschall-Modul kann über Amazon bezogen werden und kostet im Dreier-
' pack zur Zeit nur 6,29 EUR bei kostenlosem Versand:

' https://www.amazon.de/dp/B072N473HD

' In diesem Programm wird die ON-Zeit eines an DA[2] (genauer: TPM2CH1) einer
' Open-Maxi angeschlossenen Rechtecksignals gemessen. Das ist nützlich, um
' mittels Ultraschall-Modul HC-SR04 Entfernungen zu messen.

' Der 'Echo'-Ausgang des Moduls muß mit DA[2] verbunden werden.

' ----------------------------------------------------------------------------

' Berechnung der Entfernung in Zentimetern bei 2.5 MHz Timertakt:

' OnZeit * 1/2500*34.3/2 = OnZeit * 0.00686 = OnZeit / 145.7725948

' Mit Nachkommastelle geht nur bis ca. 22 cm Entfernung.

' Es kann bis 450 cm gemessen werden. Das Modul kann bis ca. 3 Meter.

' ----------------------------------------------------------------------------

' Berechnung der Entfernung in Zentimetern bei 5 MHz Timertakt:

' OnZeit * 1/5000*34.3/2 = OnZeit * 0.00343 = OnZeit / 291.5451895

' Mit Nachkommastelle geht nur bis ca. 11 cm Entfernung.

' Es kann bis 225 cm gemessen werden. Das Modul kann bis ca. 3 Meter.

' ----------------------------------------------------------------------------

INCLUDE "omax.def"         'Definitionen für die Open-Maxi

DIM OnZeit WORD            'Ergebnis der Messung des HIGH-Impulses an DA[2]
DIM letzte_flanke WORD     'die letzte steigende Flanke merken
DIM entfernung WORD        'Entfernung in cm

DEFINE Trigger PORT[1]     'mit 'Trig'-Eingang vom Modul verbinden

' --- Unsere eigene Assembler-Interruptroutine -------------------------------

' Die folgende Assembler-Interruptroutine befindet sich im Timer/PWM-2-
' Channel-1-Interrupt und wird gestartet, wenn eine Flanke an DA[2]
' detektiert wird.

' Die folgenden Subroutinen sollten sinnvollerweise in einer INCLUDE-Datei
' untergebracht werden.

' Das Schlüsselwort INLASM kennzeichnet die folgende PROCEDURE als
' Assemblerroutine (IAR). Dadurch, und daß sie unmittelbar am Anfang
' des Programms steht, wird sie zu einer IIAR, also zu einer Assembler-
' Interruptroutine, die bei einem aktivierten User-Interrupt gestartet wird.

' Der OCBASIC-Compiler setzt automatisch ein "GOTO main" vor diese Routine.

PROCEDURE iiar_tpm2c1 INLASM
! cbeqa #iTPM2C1,iiar_tpm2c1_is 'Falls kein Aufruf durch TPM2C1-Interrupt,
! jmp iiar_tpm2c1_ende+2   'dann zur nächsten IIAR in der Kette.

#iiar_tpm2c1_is
! ldhx TPM2C1VH
! brset bELS1A,TPM2C1SC,iiar_tpm2c1_rising  'steigende oder fallende Flanke?
! txa                      'OnZeit = TPM2C1V - letzte_flanke
! sub letzte_flanke+1
! sta OnZeit+1
! pushh
! popa
! sbc letzte_flanke
! sta OnZeit
! mov #&b01000100,TPM2C1SC 'Input capture, Capture on rising edge only
! clc
! rts                      'Rücksprung ins Betriebssystem

#iiar_tpm2c1_rising
! sthx letzte_flanke       'Position der letzten steigenden Flanke festhalten
! mov #&b01001000,TPM2C1SC 'Input capture, Capture on falling edge only
! clc
! rts                      'Rücksprung ins Betriebssystem
END PROCEDURE

' Mit der folgenden Assemblerroutine wird das TPM2-Modul vom Controller
' passend umkonfiguriert.

PROC init_tpm2 INLASM
! mov #%00000000,TPM2SC    'TPM stop
! clr TPM2MODH
! clr TPM2MODL
! lda #%01000100           'Input capture, Capture on rising edge only, IR frei
! sta TPM2C1SC             'Timer 2 Channel 1 Status and Control Register
'! mov #%01001000,TPM2SC    'TPM clock input = BUSCLK/1 = 20000kHz, 50ns   (geht bis Pulsbreite 5us)
'! mov #%01001010,TPM2SC    'TPM clock input = BUSCLK/4 = 5000kHz, 200ns -> Divisor=291
! mov #%01001011,TPM2SC    'TPM clock input = BUSCLK/8 = 2500kHz, 400ns -> Divisor=146
! rts
END PROC

' Das TPM2-Modul wieder so setzen, wie vom OS erwartet.

PROCEDURE reset_tpm2 INLASM
! mov #%00000000,TPM2SC    'TPM stop
! ldhx #$00ff              'Timer 2 Counter Modulo Registers (TPMxMODH:TPMxMODL)
! sthx TPM2MODH            'von 0 bis inklusive 255 zählen (also Modulo 256) - (kein 100% duty cycle)
! lda #%00101000
! sta TPM2C1SC             'Timer 2 Channel 1 Status and Control Register /  High-true pulses
! mov #%00001101,TPM2SC    'TPM clock input = 20E6/32 = 625 kHz -> PWM-Frequenz 2441 Hz
! rts
END PROC

#iiar_tpm2c1_ende          'hier hinter folgt die nächste IIAR
                           '(sofern vorhanden)

' --- Das Hauptprogramm ------------------------------------------------------

#main                      'Label für Hauptprogramm

UIRTpm2C1=ON               'User-Assemblerroutine für Timer 2, Kanal 1, DA[2] aktivieren
init_tpm2                  'Timer-Modul passend initialisieren

WHILE TRUE
  OnZeit=0                 'ON-Zeit auf 0 setzen

  Trigger=ON               'Trigger zum Modul senden
  PAUSE 5
  Trigger=OFF
  PAUSE 5

  PRINT OnZeit             'ON-Zeit an DA[2]

  IF OnZeit<0 THEN         'bei einem Überlauf
    entfernung=450+OnZeit/146 'es kann bis 450 cm gemessen werden
    PRINT entfernung;" cm"    '65536/145.7725948 = 449.5769599
  ELSE IF OnZeit<=3276 THEN
    entfernung=OnZeit*10/146  'mit Nachkommastelle geht nur bis ca. 22 cm Entfernung
    PRINT entfernung/10;",";entfernung MOD 10;" cm"
  ELSE
    entfernung=OnZeit/146  'ansonsten ohne Nachkomma
    PRINT entfernung;" cm"
  END IF

  PRINT
  PAUSE 25
WEND

reset_tpm2                 'Timer-Modul wieder auf Defaultkonfiguration
UIRTpm2C1=OFF              'User-Assemblerroutine deaktivieren

End2Host=ON                'nach dem Programmende in den Host-Modus
END                        'Programmende

' --- Programmende ----------------------------------------------------------


Passender Link: Ultraschall-Modul HC-SR04 bei Amazon

Meine Homepage: http://ccintern.dharlos.de
